КИНЕТИКА ТВЕРДЕНИЯ МИНЕРАЛЬНОГО ВЯЖУЩЕГО МАТЕРИАЛА В СИЛОВЫХ ПОЛЯХ РАДИОЧАСТОТНОГО ДИАПАЗОНА

Киселева О.Л., Алехин О.С., Зарембо В.И.

Санкт-Петербургский государственный технологический институт(Технический университет)

Исследовано влияние электромагнитного поля (ЭМП) в диапазоне частот 0,1-8 МГц на процесс твердения минеральных вяжущих материалов (МВМ): портландцемента, гипса, железобетона, ячеистых бетонов.Обнаружено, что наложение электромагнитного поля, соответствует более быстрому протеканию реакции твердения и носит резонансный характер.

Для разных МВМ области резонансного поглощения различны, но не зависят от температуры твердения при нормальных условиях на стадииях тепловлажностной обработки (для ячеистых бетонов- предварительной выдержки). Наблюдается пороговое значение мощности поля, необходимое для активации твердения (его величина составляет 0,3 Вт/м³). Результаты подтверждаются порометрическими исследованиями и микроскопическими наблюдениями.

Использование активации электромагнитными полями позволяет сократить процесс твердения изделий из МВМ. Применительно к технологии, предусматривающей тепловлажностную обработку минерального вяжущего материала в производстве строительных конструкций, достигнутый результат имеет следствием сокращение на 50% длительности изотермической стадии тепловлажностной обработки с соответствующей экономией энергии (см. рис.).

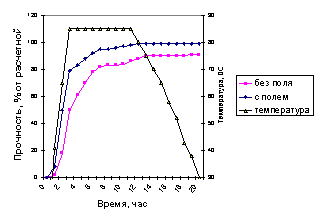

Рис. Кинетика набора прочности на сжатие для образцов бетона В-200 (куб 10*10*10 см)  в процессе тепловлажностной обработки.
